적용 기술 및 품질인증

특허

License

자기발전전력을 이용한 발전 보상 및 누전감시 기능을 구비한 태양광 발전시스템 및 그 방법 (지식재산처 등록 제10-2450435호)

고효율 바이패스 및 화재 예측 알고리즘을 적용한 태양광 발전 시스템 (지식재산처 등록 제10-2736826호)

기술 및 품질인증

Technology and quality certification

신기술(NET) 태양광 스트링 부분 음영 발전효율을 향상 위한 전압보상기술 (산업통상부 제1582호)
녹색기술 태양광 스트링회로 전압보상장치 제조기술 (과학기술정보통신부 제GT-25-02440호)
성능인증 스트링회로 전압보상장치가 적용되어 발전효율이 향상되는 태양광발전장치 (중소벤처기업부 제25-ABD0238호)
혁신제품 스트링회로 전압보상장치가 적용되어 발전효율이 향상되는 태양광발전장치 (지식재산처 제2025-465호)
우수발명품 스트링회로 전압보상장치가 적용되어 발전효율이 향상되는 태양광발전장치 (한국발명진흥회 제2025-5059호)
K마크 태양광 시스템 발전효율을 높이기 위한 스트링회로 전압보상장치 (한국산업기술시험원 제PC12025-115호) 외 2건
KS인증 KS C 8567 태양광 발전 접속함 (한국에너지공단 제PV0624381호)
GS 1등급 태양광 발전 모니터링 시스템 v1.0 (한국기계전기전자시험연구원 제GS2024-00012호)

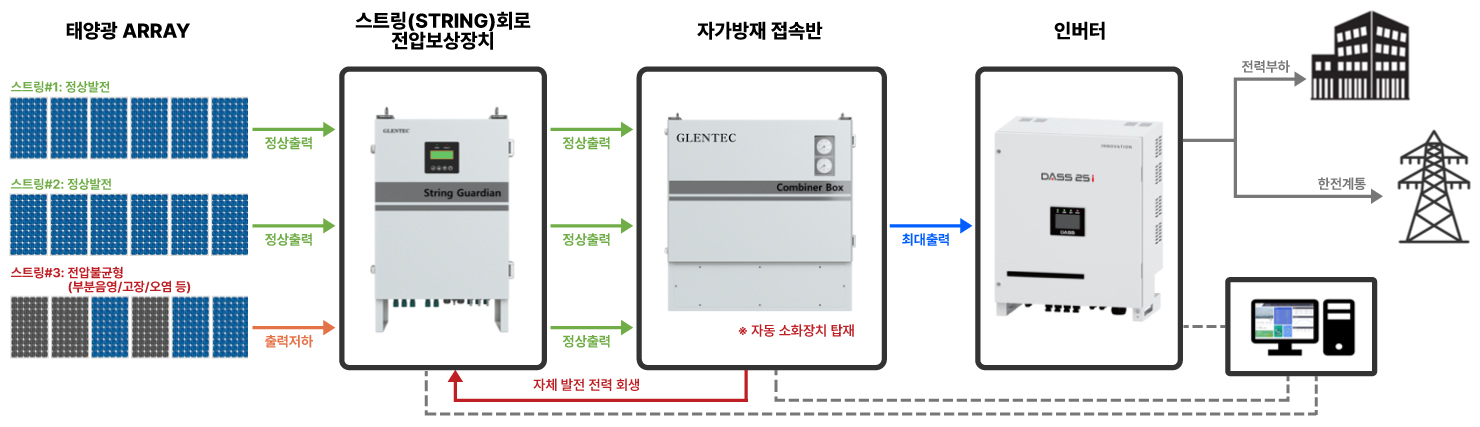

Product Composition

제품구성

발전효율 극대화 및 안전한 전력 생산 기능을 모두 갖춘 신기술(NET)

Product Features

제품특징

발전 효율 향상

Improved power generation efficiency

제품특징 01

무효전력 유효화 보상 기술

음영, 오염, 고장 등으로 무효화 되는 자체 전력을 활용(보상)하여 회로별 전력 불균형을 해소함으로써 발전효율을 극대화합니다.

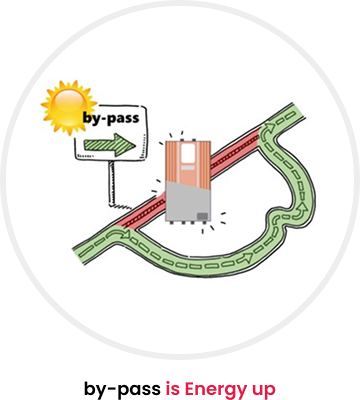

고효율 by-pass 회로 적용

정상발전 시 by-pass 회로를 적용하여 보상장치의 전력소비까지 방지하고, 고장 시에도 by-pass 하여 정상 가동되도록 성능을 강화했습니다.

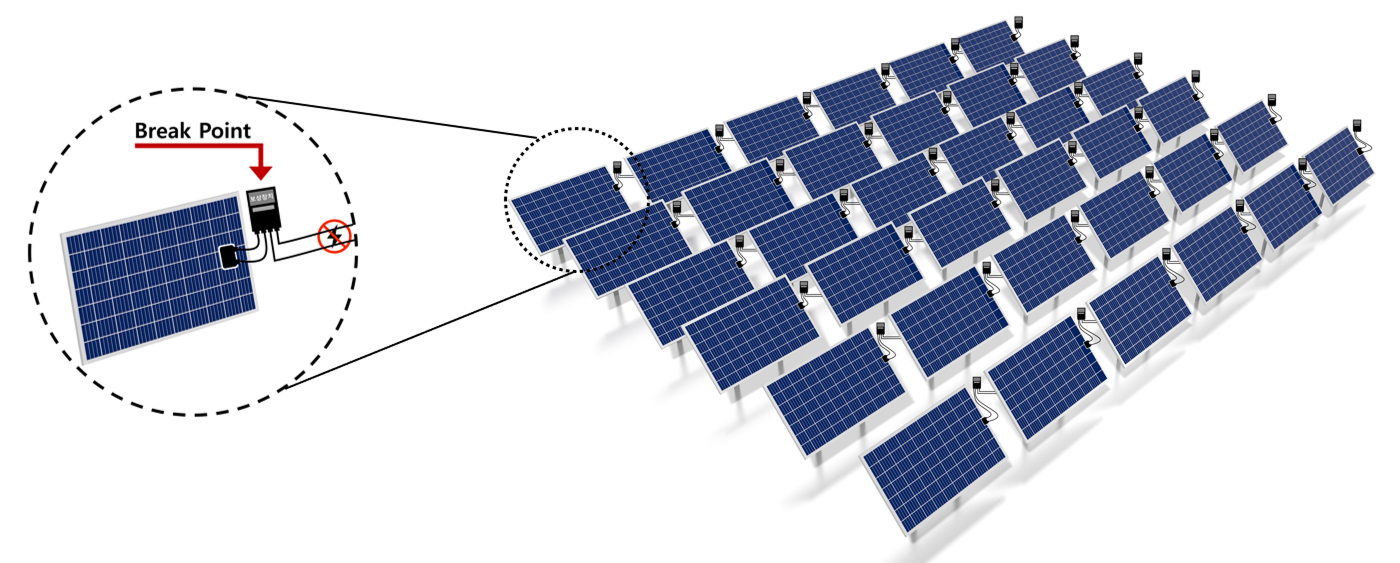

구성품 최소화로 Break Point 감소

스트링 단위의 보상회로 기술은 구성품이 단순하여 Break Point를 감소시키고, 고장으로 인한 회로불량 및 발전중단 가능성을 감소시킵니다.

재난 안전 강화

Strengthening disaster safety

제품특징 02

정확한 이상징후 감지

이상회로, 단락, 지락, 누전 등 예측되는 전기사고 위험을 실시간 감시하는 등 상시 대기하지 못하는 안전관리자의 업무를 대신합니다.

회로별 전원 급속차단 (Rapid Shutdown Device, RSD)

전기사고 위험이 감지될 경우 스스로 모듈에서 출력되는 전원공급을 차단하여 화재 및 안전사고를 방지합니다.

자가 화재 진압

실제 화재발생시 전기화재용 소화장치가 최대 2초 이내 스스로 화재를 진압하여 소방차의 긴급출동 역할을 수행합니다.

통합 감시

Integrated surveillance

제품특징 03

실시간 통합 모니터링

발전보상부터 회로별 이상 징후 감시 및 화재발생, 기상조건 등을 관리자에게 실시간 제공하여 신속한 확인과 대응이 가능하도록 합니다.

Background and necessity
of product development

제품 개발 배경 및 필요성

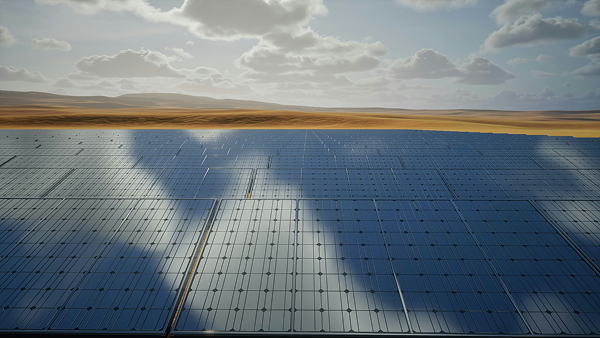

태양광 발전 환경 비주얼 영역 — 사막의 발전소도

구름의 그림자를 피할 수 없습니다

발전효율 감소

Reduced power generation efficiency

제품 개발 배경 및 필요성 01

잃어버리는 전력은 우리의 생각보다 많습니다.

연구논문에 따르면 대한민국 태양광발전장치는 1년 평균 하루 발전 시간 중 24%는 음영 등에 영향을 받습니다.

국토면적이 좁고 사계절이 뚜렷한 대한민국에서의 태양광발전장치는 음영, 오염 등 주변환경 및 기후 변화와 고장, 시공결함으로 인해 발전효율이 감소되는 요인이 다양하기 때문에 이를 방지하는전압보상장치가 필요합니다.

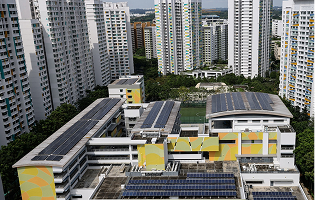

도심 재개발

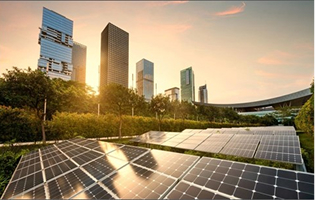

인접지역 건물신축

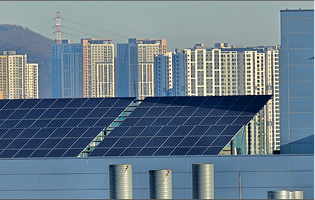

협소한 공간

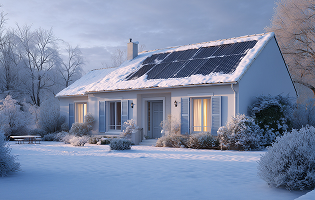

기후환경(적설)

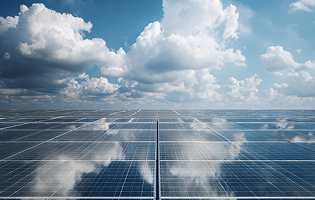

기후환경(구름)

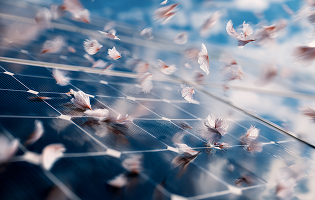

기후환경(낙엽)

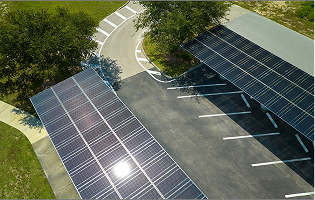

장애물 방해(수목 성장)

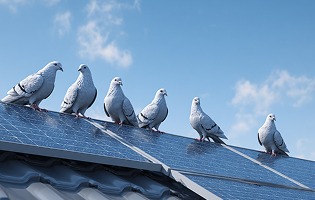

장애물 방해(조류)

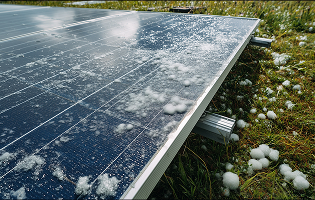

장애물 방해(오물 퇴적)

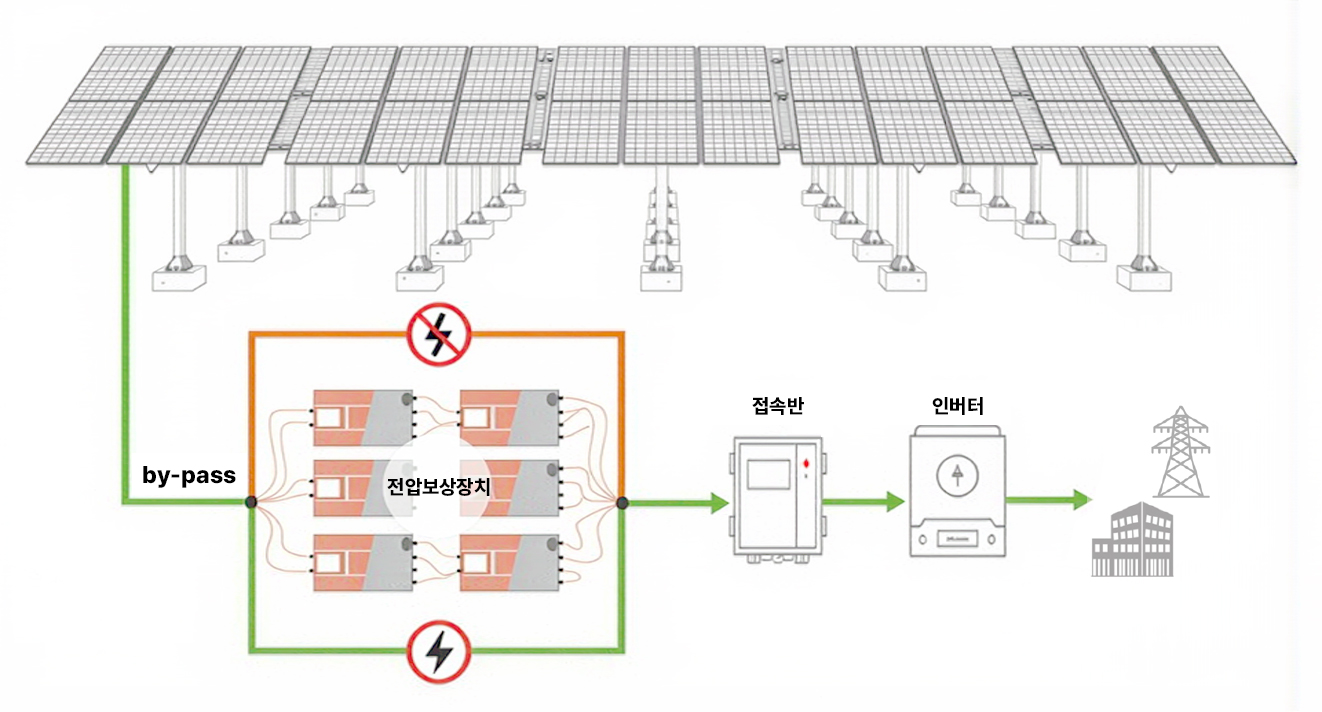

구성품의 전력 낭비

Power waste of components

제품 개발 배경 및 필요성 02

무심코 낭비되는 적은 전력도 장시간 누적되면 발전소가 됩니다.

정상적인 발전 진행을 하고 있을 때는 회로를 by-pass하여,
동작하지 않는 구성품(전압보상장치)이 소비하는 전력까지 낭비되지 않아야 합니다.

안전사고 발생 위험

Risk of safety accidents

제품 개발 배경 및 필요성 03

전기장치는 각종 사고로 인하여 인명 및 재산 피해가 상존하기 때문에, 스스로 전기적 이상 상황을 감지하고 즉시 전원을 차단하여 공급을 중단해야 하며, 심지어 화재 발생시에는 자가 진압하여 관리자가 24시간 상시 대기하지 못하는 무인 가동 전기장치의 안전사고에 대비해야 합니다.

회로이상(Circuit Fault)/단선(Short circuit)

태양광 전기회로에서 이상 단선은 주로 배선 손상, 접속 불량, 환경적 요인 등으로 전선이 물리적으로 끊어져 회로의 연속성이 상실된 현상을 의미합니다. 이때 시스템 오작동 뿐만 아니라 화재 및 감전사고 직결되는 매우 위험한 상황이 발생합니다.

단락(Short Circuit)

태양광 전기회로에서 이상 단락은 회로 내부의 결함, 모듈이 파손되거나 음영, 적설 등 다양한 원인으로 인해 전류가 비정상적으로 흐르거나 회로가 갑자기 끊어지는 현상을 의미합니다. 이때 회로 내 도체(전선)나 부품이 저항 없이 직접 연결되어 전류가 순간적으로 폭증하여 감전, 화재, 기기 고장 등 심각한 위험을 초래합니다.

지락(Ground Fault)/누전(Earth Leakage)

태양광 전기회로에서 지락(지상 접지) 은 전선이나 케이블의 피복 손상, 수분 침투, 접지 불량 등으로 인해 회로 일부가 대지(땅)와 전기적으로 연결되어 전류가 정상적 경로가 아닌 비정상적(대지)으로 누설되는 현상을 의미합니다. 이때 회로에 연결된 기기나 부품에 에러가 발생하고, 화재나 감전 위험이 커집니다.

아크 발생

회로 손상

부품 고장

화재

감전

대표적 사례

Prime examples

제품 개발 배경 및 필요성 04

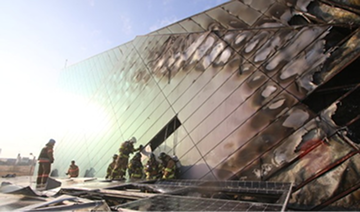

태양광설비 화재 발생 인천 공연장 태양광 시설 화재

2019년 11월 인천 공연장 신축공사장 태양광 시설에 화재 발생

인천 서부소방서에 따르면 26일 오후 2시50분께 서구 경서동 청라복합문화센터 공연장 신축 공사장에서 불이 나 50여분만인 오후 3시40분께 진화됐다. 이 불로 2층짜리 공사장 건물 옥상 165㎡와 태양광 모듈 등이 불에 타 소방서 추산 1300여만원의 재산 피해가 발생했다.

뉴스 출처 : AI타임스(https://www.aitimes.com)

이미지 출처: 인천 서부소방서

안전진단 및 준공 지연 청라블루노바홀 화재 피해

화재 피해 청라블루노바홀, 상반기 개관 사실상 불가능

정밀 안전진단 지연…보수범위 확정 못해
준공을 이틀 남기고 불에 탄 인천 청라복합문화센터 공연장 청라블루노바홀이 올해 상반기에도 개관하기 어려울 전망이다. 서구는 공연장 옥상에 있던 태양광 발전시설의 접속함에서 전기적 요인으로 불이 난 것으로 보고 정밀안전 진단 절차에 착수했었다.

뉴스 출처 : 인천일보 2019년 12월 4일자

이미지 출처 : 인천 서구

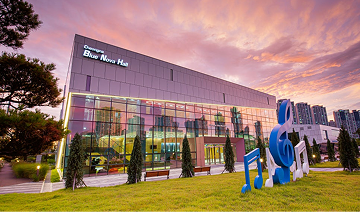

법적분쟁 및 막대한 손실 청라블루노바홀 화재 보수

청라 복합문화공간 '청라블루노바홀’ 화재 보수에 2년간 20억 투입

준공 며칠 앞두고 화재..보수에 2년 걸려
화재원인을 분석하고 보수공사를 하는데 지금까지 2년이 걸렸다. 불을 끄느라 뿌린 물에 공연장 벽면이 젖어서 모두 뜯고 새로 설치하는 등의 작업이 이뤄졌다. 서구는 보수공사에 20억원을 투입했으며 지금까지도 시공사와 태양광 업체, 감리사 등을 대상으로 한 손해배상 소송이 진행 중이다.

뉴스 출처 : 인천일보 2021년 9월 30일자

이미지 출처 : 인천서구문화재단 공식 블로그
